プレスコントローラ　CP-2

エアープレスの制御機能と荷重管理が一体になったオールインワン・コントローラ
SDメモリカード対応モデル

特長

エアープレス制御機能
上・下限値、設定荷重値は10パターンまでメモリ可能

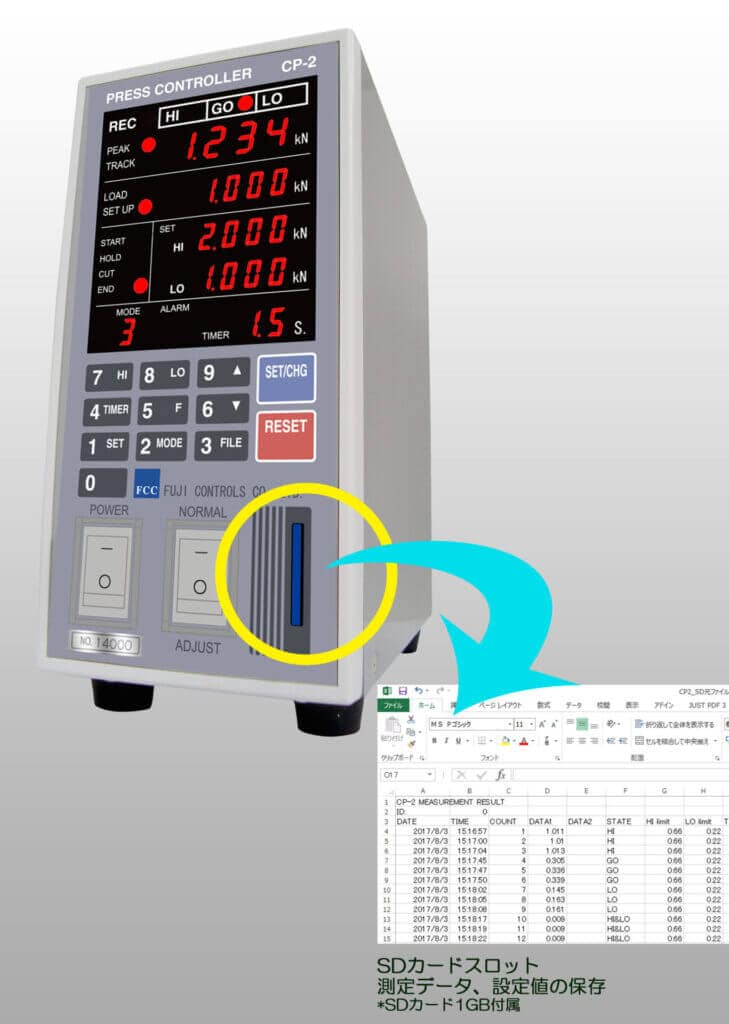

荷重データや設定値をSDメモリカードに保存
荷重計測終了時に、計測結果と設定値をSDメモリカードに記録全数記録の品質データとして、不良品発生時の原因分析・改善にデータはCSV形式として生成され、Excel等表計算ソフトにて編集する事が可能
CP-2特有の設定荷重到達信号を利用すればワークへの過負荷防止が可能
秒4000回の高速デジタル処理で薄物圧入や高速圧入に対し高い追従性を発揮
タイマーの設定値は0～9.9secまで設定可能(0～99secへの変更可能）

型式	CP-2
判定機能	1点ホールド(ピーク値または瞬時値｢定点荷重測定｣）
最大表示	9999
小数点位置	任意位置設定
サンプリング速度	約4000回／秒 (内部システム速度)
比較判定機能	上限値、下限値 10パターン(シートスイッチにて切替) *オプションボード追加により外部切り替え可能
判定結果	LED表示､リレー出力(LO．GO．HI)
電源／消費電力	AC100V±10％　 50/60Hz／100VA

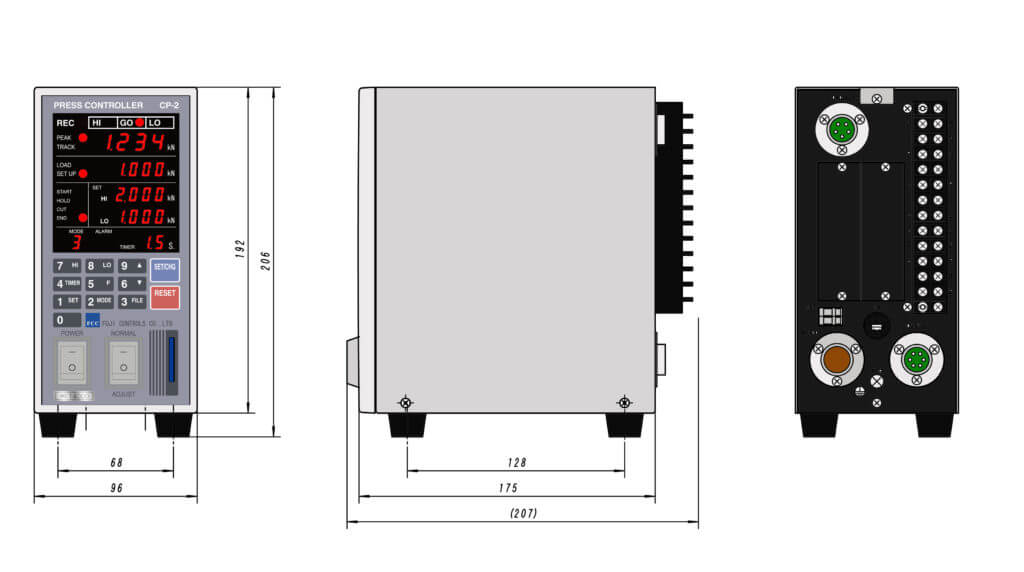

寸法／質量	W96mm×H206mm×D175mm（突起部含まず）／約2.9kg

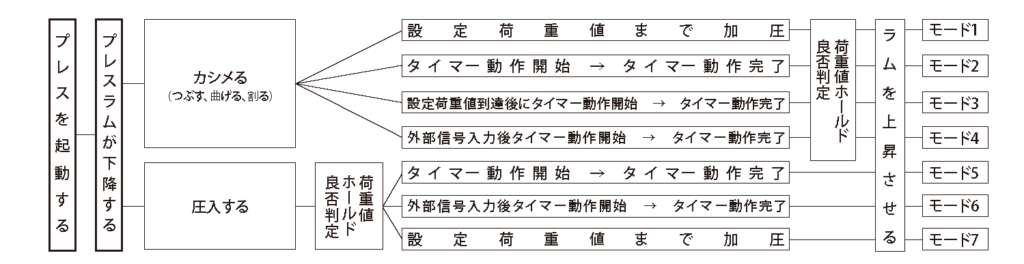

動作モード	7種類
タイマー制御	0～9.9秒または0～99秒のいずれかを選択

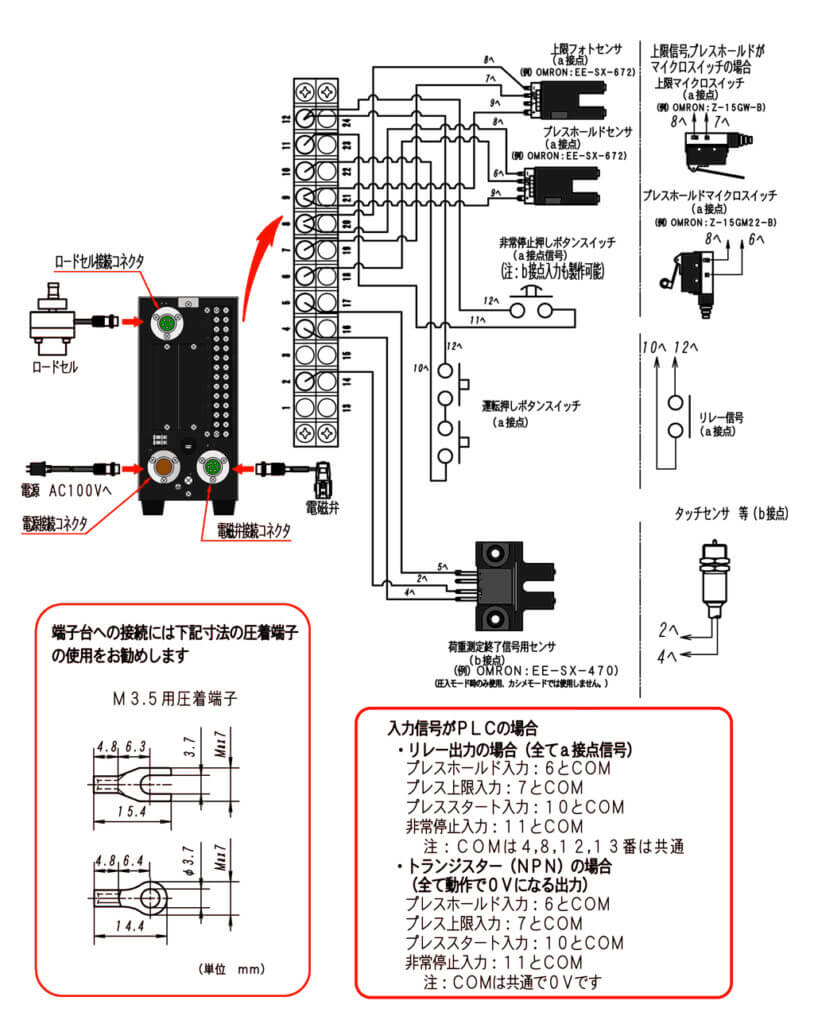

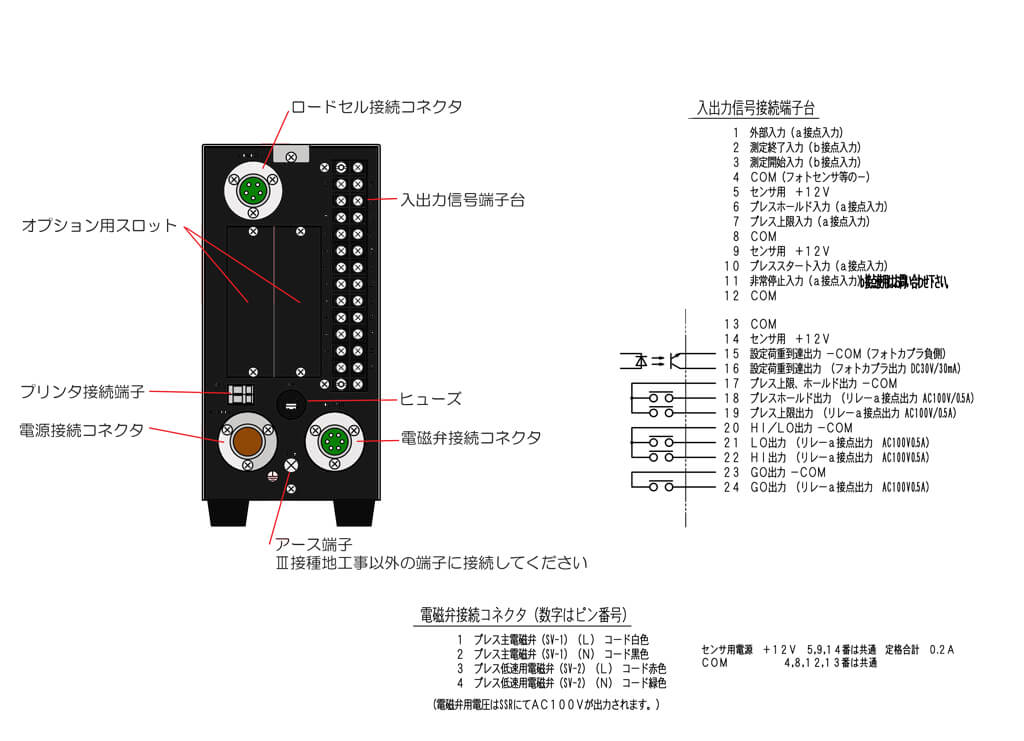

出力信号	プレスシリンダ上・下限位置信号リレー出力比較信号リレー出力（LO．GO．HI）設定荷重到達信号フォトカプラ出力
電磁弁駆動出力	AC100V 3回路
ゼロ点補正	スタート信号入力ごとに自動補正
