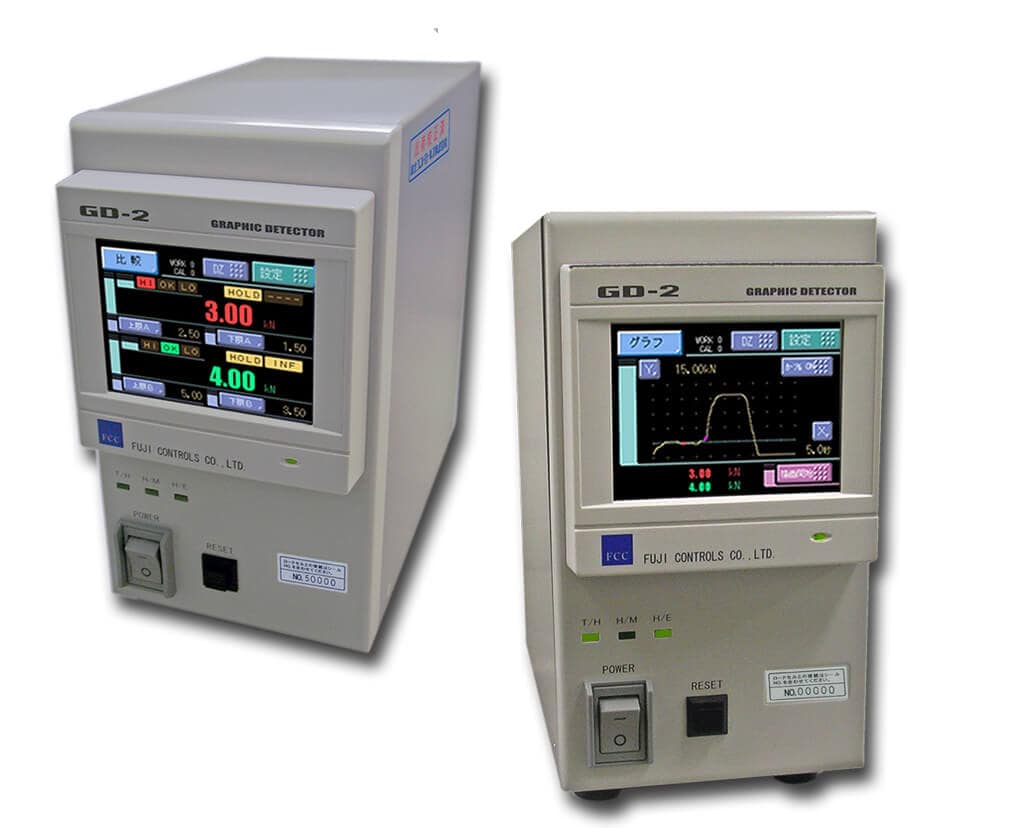

荷重の変化がグラフで確認でき、精密な圧入・カシメ、データサンプリングなどに 威力を発揮します。
特長
- 3.5インチカラー液晶＆タッチパネル
- 荷重変化をグラフで確認
- 多彩なホールド機能付き
- 入出力モニタLED付き

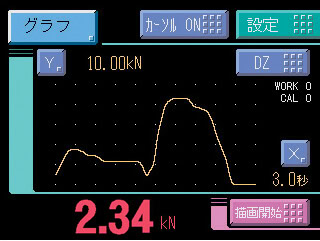

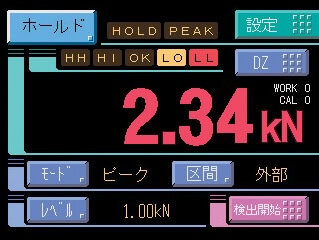

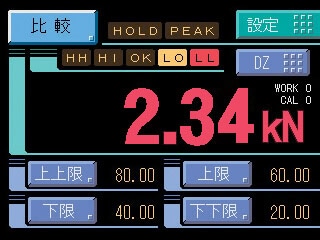

- 表示画面は3パターン（グラフ画面・ホールド画面・比較判定画面）
- RS-232C標準装備
仕様
| 型式 | GD-2 |
| 判定機能 | 1点ホールド(外部指定区間／時間指定区間ピーク／変曲点) 2点ホールド(サンプル＆サンプル)､連続運転 |
|---|---|
| 最大表示 | 9999 |
| 小数点位置 | 任意位置設定 |
| インターフェース | RS-232C |
| オプションインターフェース | D/A出力 / BCD出力 |
| サンプリング速度 | 2000回／秒 |
| 比較判定機能 | 上上限､上限､下限､下下限（タッチパネル） 16パターン（外部切替選択) |
| 判定結果 | LED表示､リレー出力（LL．LO．GO．HI．HH） |
| 電源／消費電力 | AC100V～220V 50/60Hz／15VA |
| 寸法／質量 | W107mm×H206mm×D175mm（突起部含まず）／約2.7kg |
| 荷重表示ゼロ点補正 | リセットごとに自動補正 |
インターフェース
| RS-232C | 通信プロトコル : Modbus RTU |

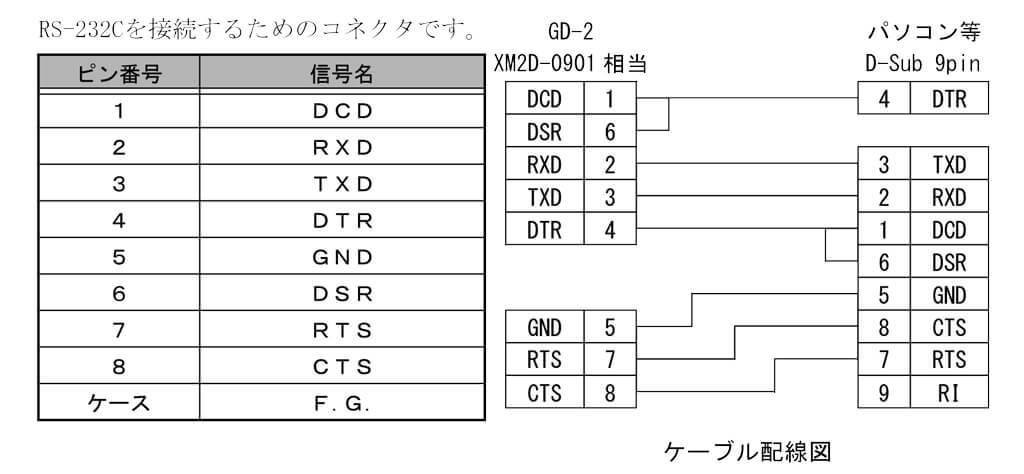

コネクタピンアサイン
※ この接続図はご使用になるパソコンがDTE(データ端末装置)のときのケーブルを表したものです。（一例）接続する相手がモデムなどのDCE(データ回線)のときは、ストレートタイプのケーブルをご使用してください。
※ ご使用になる機器のコネクタ形状や信号線(ピンアサイン)を再度確認してからケーブルを作成してください。

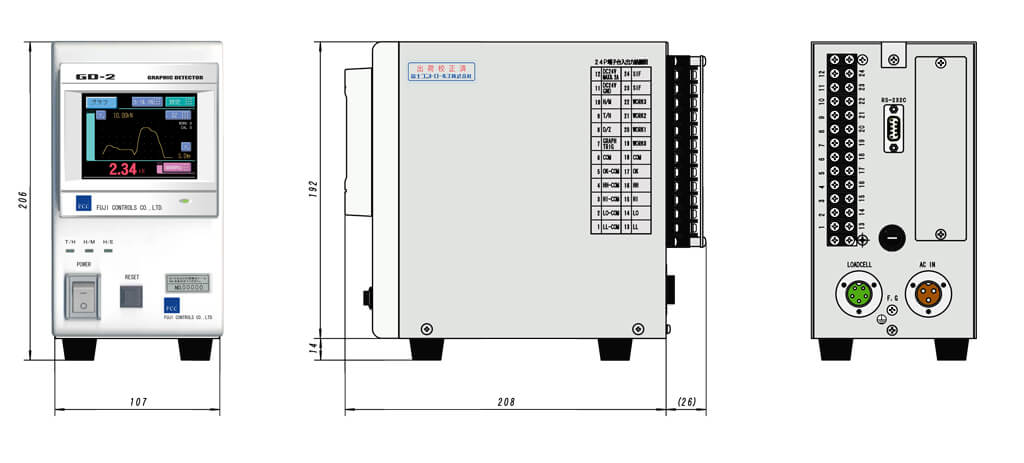

寸法図

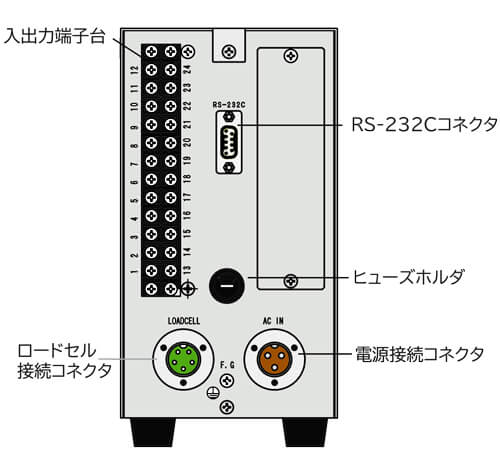

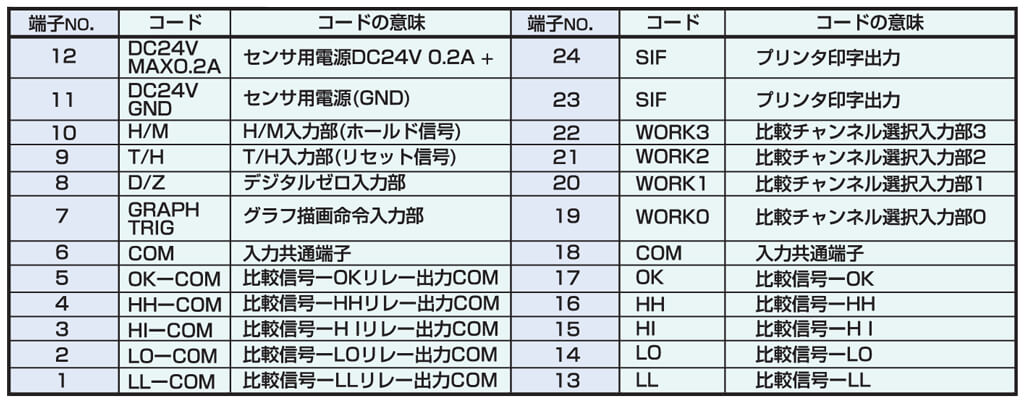

リアパネル端子仕様
オプション
- D/A出力
- BCD出力
- ロードセル延長ケーブル3ｍ（型式：ＰＡ－３Ｍ）
- 試験成績書、校正証明書、トレサビリティ体系図
