GD-2搭載ハンドプレス

グラフィックディテクタの採用により精密な圧入、カシメ、試作品のデータサンプリング等、面倒な作業がらくらく管理できます。

RS-232C標準搭載によりデータ管理も可能です。
精密な圧入、カシメ、試作品のデータサンプリングなどの管理作業も楽に行えます。

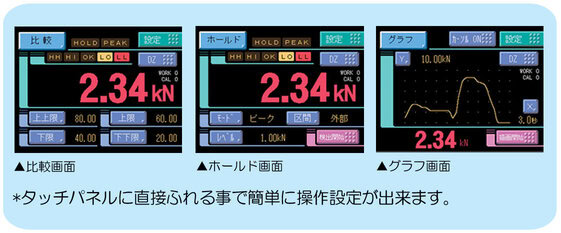

  • カラー液晶タッチパネルで数値だけではとらえにくい荷重変化をグラフで視覚的に確認できます。
  • 多彩なホールド機能を装備しています。
  • マイクロヘッドが標準搭載で、測定終了位置センサの精密調整が可能です。
    調整メモリ単位:0.01mm
ハンドディテクタ(ハンドプレスとグラフィックディデクタの組み合わせロードセル付ハンドプレス(型式:GDH-003 GDH-12KN-03)
写真はGDH-12KN-03、GDH-003

仕様

型式 (使用プレス型式)GDH-003 (FCH-200)GDH-12KN-03 (FCH-12KN)
プレス出力1.96kN12kN
荷重表示0~3.000kN0~30.00kN
ロードセル定格3kN30kN
ホールド機能1点ホールド(外部指定区間ピーク/時間指定区間ピーク)
サンプリング速度2000回/秒
ゼロ点調整オートゼロ機能標準搭載
判定出力HI-NG、GO、LO-NG表示 NG時ブザー作動
インターフェイスRS-232C
荷重表示精度0.5%F.S. ±1digit
電源AC100V~220V ±10% 50/60Hz
使用環境温度:0~50℃ 湿度:80%以下(結露不可)
消費電力15VA
質量約27kg約127kg
