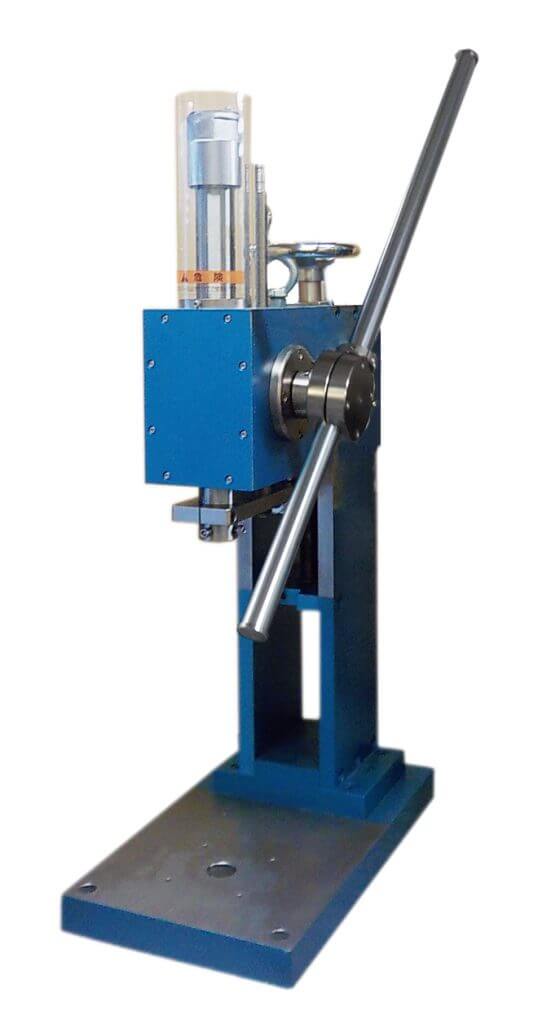

最大出力12kNのラック&ピニオン式ハイパワーハンドプレス

  • スピンドル部にオイルレスメタルを採用の高精度・高出力ハンドプレスです。(直進精度は±0.05)
  • 深いフトコロ、長いストローク、高いオープンハイトで、広範囲な用途に対応します。
  • オープンハイト、ストロークは簡単変更・簡単調整出来ます。
  • オプションの荷重管理装置/補高台/架台との組み合わせにより、製品の品質管理はもちろん、試作・開発、破壊試験と幅広くご使用いただけます。
*オプション装着時参考図

仕様

型式FCH-12KN
プレス出力12kN
直進度±0.05mm
オープンハイト250~350mm (可変)
ストロークmax100mm
ハンドルレバー回転角度210°(フルストローク時)
シャンク寸法Φ15H9×30mm
リーチ(フトコロ)166mm
下死点 ストッパー調整範囲25mm
テコ比約20倍
本体サイズ全高約830mm(ハンドル部含まず)
全幅約250mm
奥行き約450mm
質量約123kg

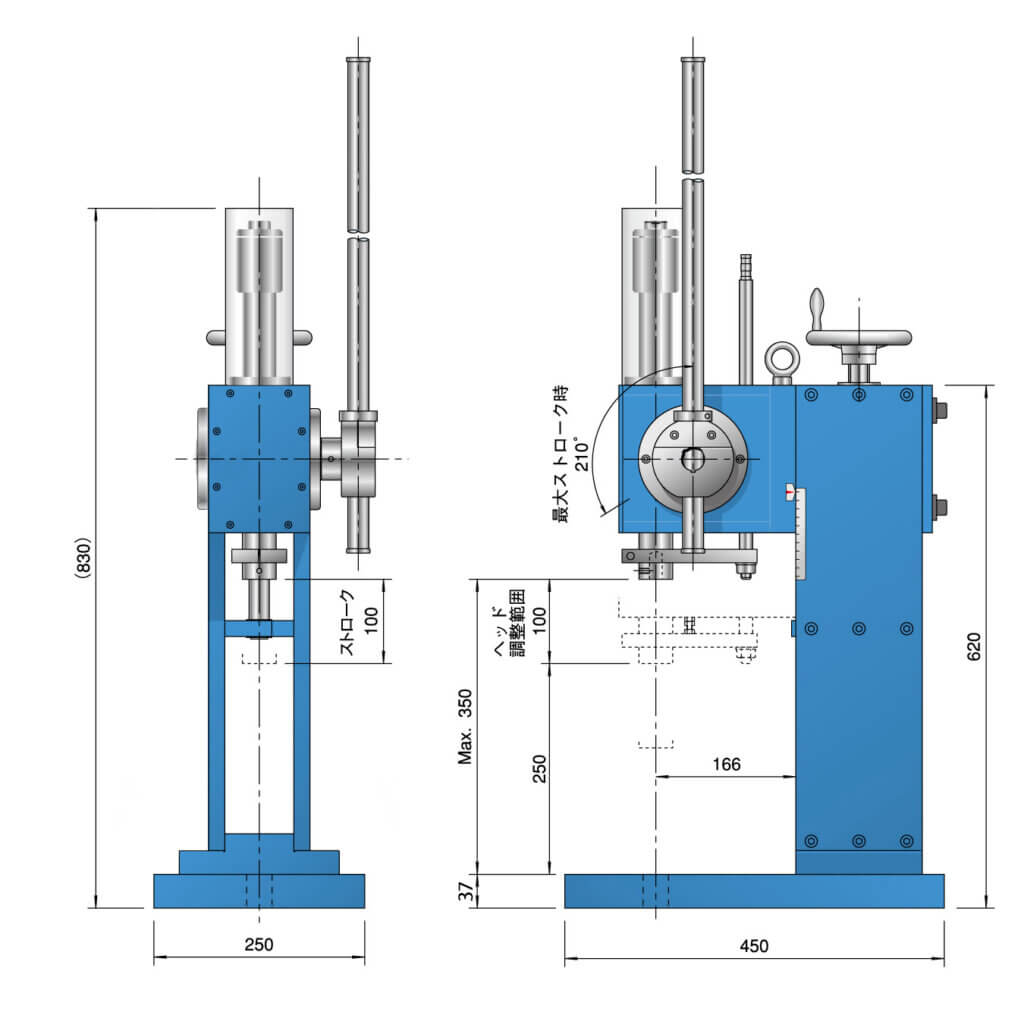

寸法図

*詳細寸法図及びCADデータ(DXF)をご提供しますのでご利用ください。

オプション

  • 補高台
  • 架台
  • オーダーメイド製作
  • ロードセル(荷重管理装置)付きハンドプレス

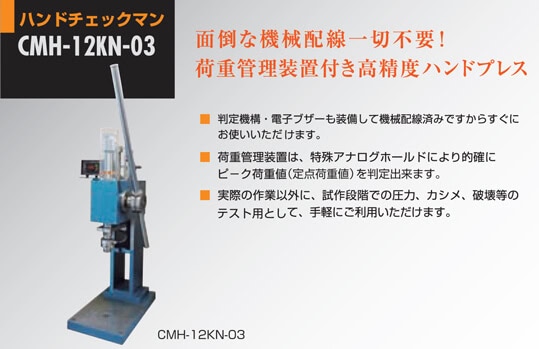

CMH-12KN-03詳細ページ

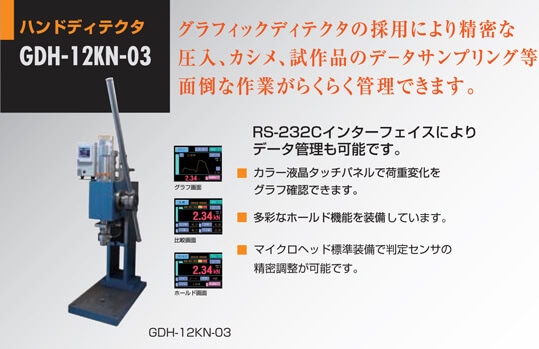

GDH-12KN-03詳細ページ

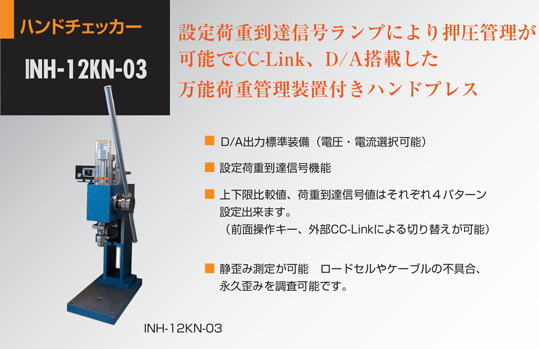

INH-12KN-03詳細ページ
