CM-8搭載ハンドプレス

面倒な配線一切不要! D/A出力標準搭載の荷重管理付き高精度プレス

実際の圧力やカシメ作業以外に、試作段階での圧力や破壊などのテスト用として、お手軽にご利用いただけます。製造現場で鍛え上げられてきたCMが満を持してフルモデルチェンジ。

  • 判定機構・NGブザーは配線済みですからすぐにお使いいただけます。
  • 量産・試作での圧入、カシメ、破壊等の用途として手軽にご利用いただけます。
  • D/A出力ボードを標準装備
    多彩なオプションインターフェイス(RS-232C/RS-485/BCD出力)
  • 設定荷重到達出力設定可能
  • 上下限比較値はそれぞれ8パターン設定できます。
写真はCMH-12KN-03、CMH-003

表示値が上下限値の範囲を超過していればHI、範囲内ならGO、範囲を下回っていればLOの比較出力を行います。
また、設定荷重到達出力判定値を超過していれば、設定荷重値到達で出力します。比較出力機能はHI/GO/LO/設定荷重到達出力の4つになります。
*設定荷重到達出力は画面に表示されません。
*入出力論理変更可能

仕様

型 式 (使用プレス型式)CMH-003 (FCH-200)CMH-12KN-03 (FCH-12KN)
プレス出力1.96kN12kN
荷重表示(kN)0~3.0000~30.00
ロードセル定格3kN30kN
測定モードピーク値またはエンド値(定点荷重測定)
サンプリング速度4000回/秒
ゼロ点調整オートゼロ機能標準装備
判定出力HI-NG・GO・LO-NGLED表示。NG時ブザー作動
インターフェースD/A出力(電圧・電流選択可能)
比較判定1ポイント
荷重表示精度0.5%F.S. ±1digit
電源AC100~240V
使用環境温度:0~50℃ 湿度:80%以下(結露不可)
消費電力(VA) 11VA
質量約27kg約127kg

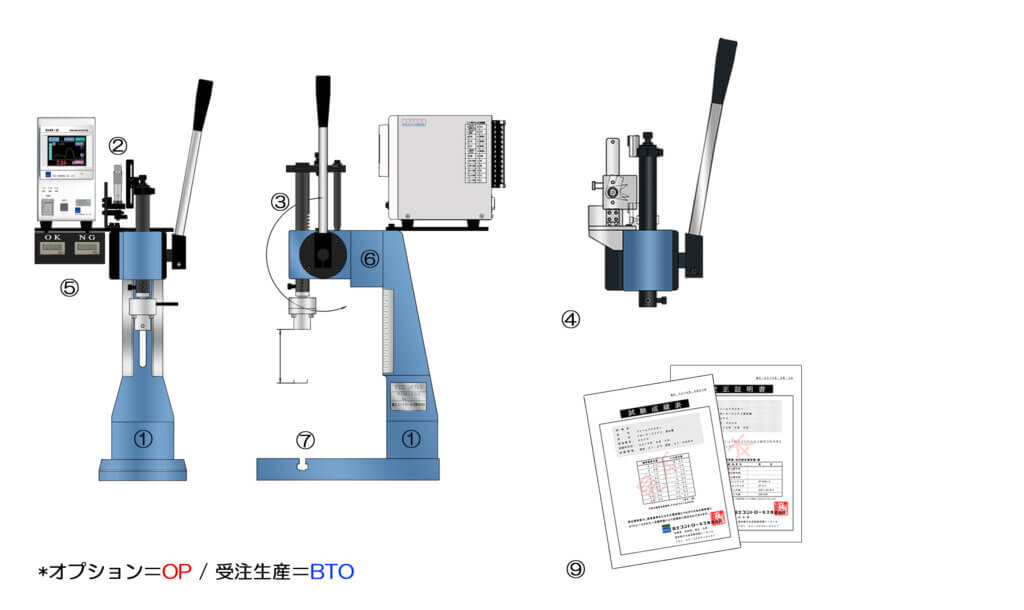

オプション

① 補高台 (30、70mm)*OP
オープンハイト不足を解消します。
② マイクロヘッド追加 (FCH-200用)*OP
測定終了位置センサの精密調整が可能です。調整メモリ単位:0.01mm
③ ストローク延長 100mm (FCH-200用)*OP
100mmストロークの場合ハンドルは最大204°回転が必要となります。
④ ラチェット機構(リターンロック)(FCH-200用)*OP
下死点に達しないとハンドルレバーが上に戻らない機能です。ワークのカシメ不足、押し切り寸法不足等を防止することができます。
良品/不良品(OK NG)カウンタ *BTO
⑥ リーチ用補高台(寸法ご指定下さい)(FCH-200用)*BTO
⑦ べース面追加工(寸法ご指定下さい) *BTO
⑧ 左ハンドル (FCH-200用)*BTO
試験成績書・校正証明書・トレーサビリティ体系図 *OP

その他ご用途に応じて製作可能です(ご相談ください) *BTO
