タッチパネル型インジケータとエアープレスをセットにしたプレス機

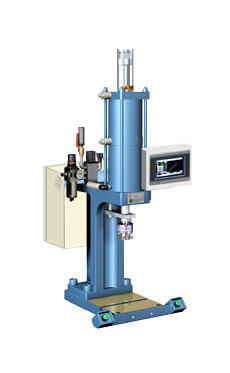

「デルタプレス」は荷重と位置を高精度で管理します。
ロードセルによる荷重管理と測長器による位置管理、プレス制御を同時に行います。圧入・カシメなどプレス作業の品質管理に最適です。

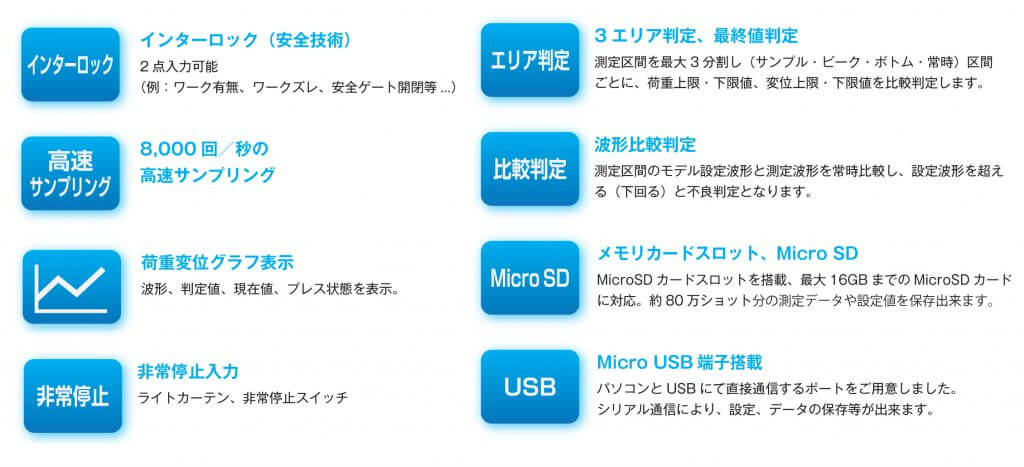

特長
- 8000回/秒の高速処理

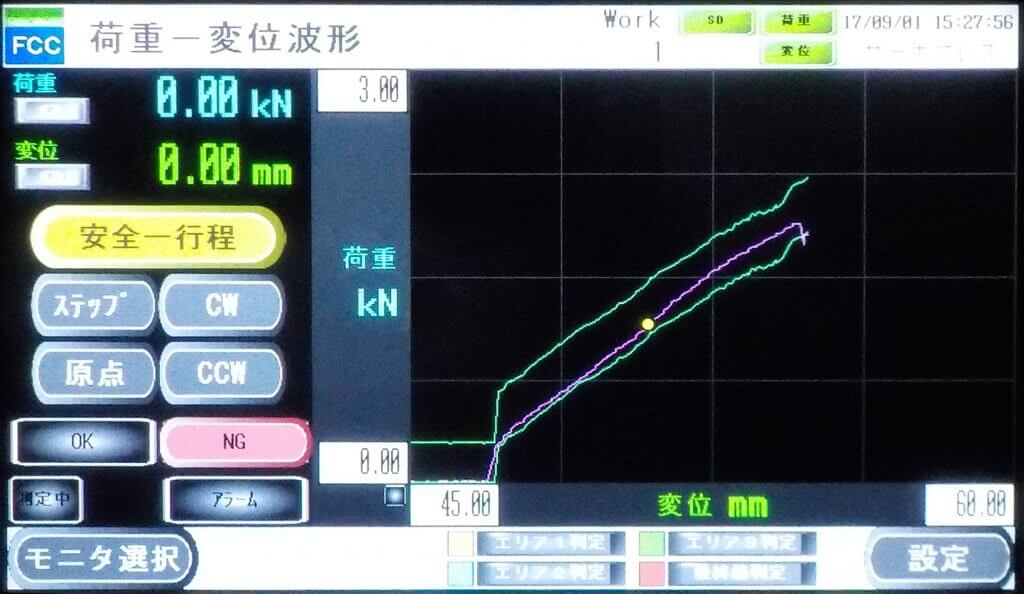

- エアープレス制御＆モニタリング
- MicroSDカードスロット搭載
- マルチホールド機能
- OK・NGカウント機能付き
- 高低速２段送り

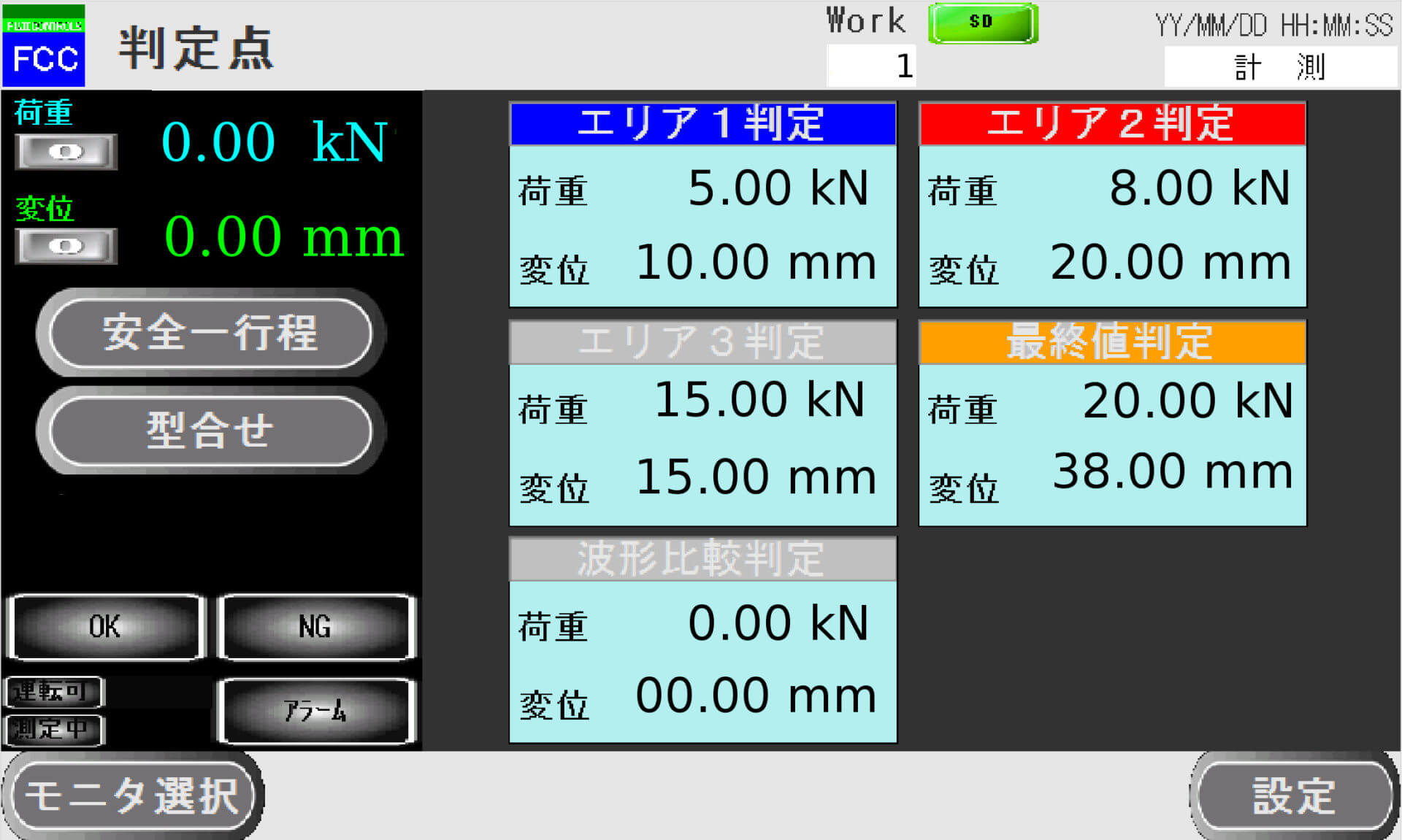

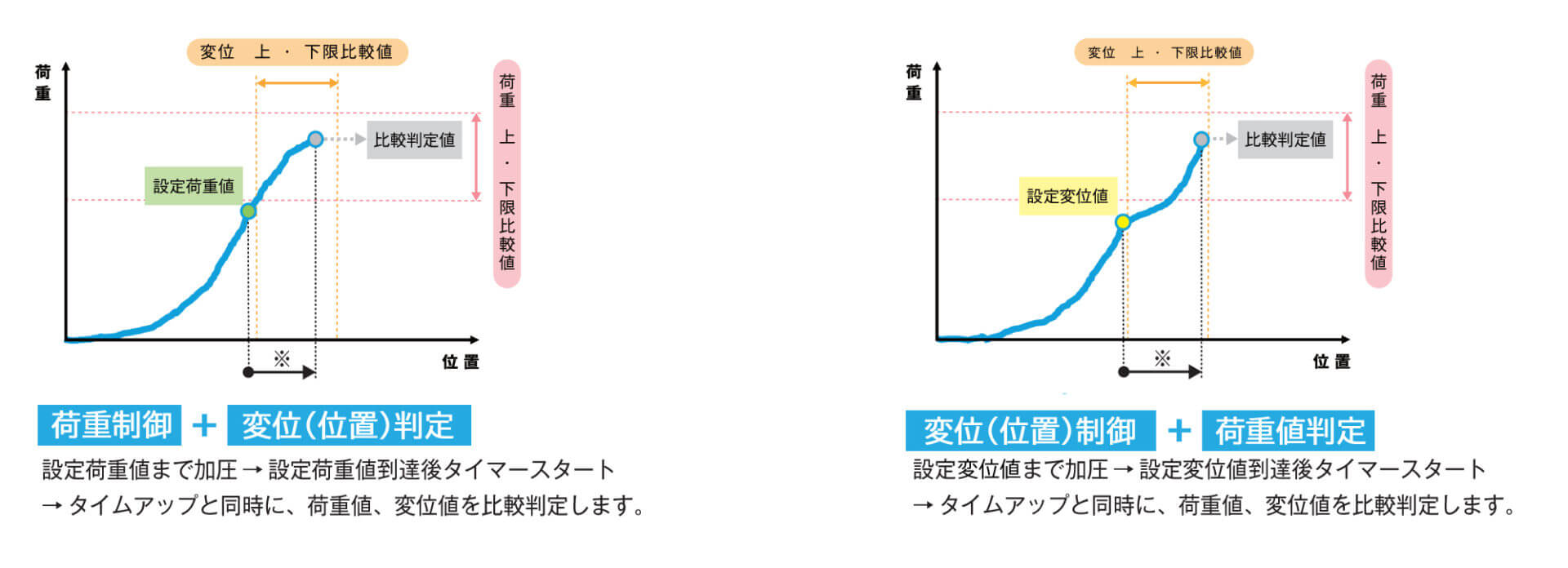

プレス制御モード
仕様
| デルタプレス型式 (直動式エアープレス) | DLP-2KN-003 | DLP-2KN-03 | DLP-5KN-03 | DLP-10KN-03 |
|---|---|---|---|---|
| 出 力（kN） | 0.81～2.03 | 2.26～5.65 | 4.52～11.30 | |
| ラムストローク（mm） | 75～100 | |||
| オープンハイト（mm） | 250 | |||
| リーチ（mm） | 100 | |||
| シャンク穴(mm) | Φ15H9 ×深25 | |||
| テーブル寸法（mm） | 230 × 200 | |||
| 常用空気圧（MPa） | 0.2～0.5 | |||
| 空気消費量（L(ANR)） | 6.0 | 15.0 | 22.0 | |
| ロードセル 定格容量（ｋN） | 3 | 30 | 30 | 30 |
| 荷重最大表示値 (kN) | 3.000 | 30.00 | 30.00 | 30.00 |
| 寸法最大表示値（mm） | 100.00 | |||
| サンプリング速度 | 約8000回/秒 (内部システム速度) | |||
| 電源／消費電力 | AC100～235V±10％ 50/60Hz ／ 60W以下 | |||
| 判定結果 | LO．GO．HI パネル面LED表示 （LO.HI時ブザー作動） | |||
| 使用条件 | 温度：0～40℃（使用範囲） 湿度：20～80％RH以下（結露不可） | |||
| インターフェイス | MicroSDカードスロット アナログ電圧出力（0～±10V） *CC-Link接続 *バージョンアップにて搭載予定 | |||
| タッチパネル | 表示：7インチTFT 表示エリア：156（W）×93（H） （7inchi） | |||
| 質量（約kg） | 118 | 120 | 125 | |

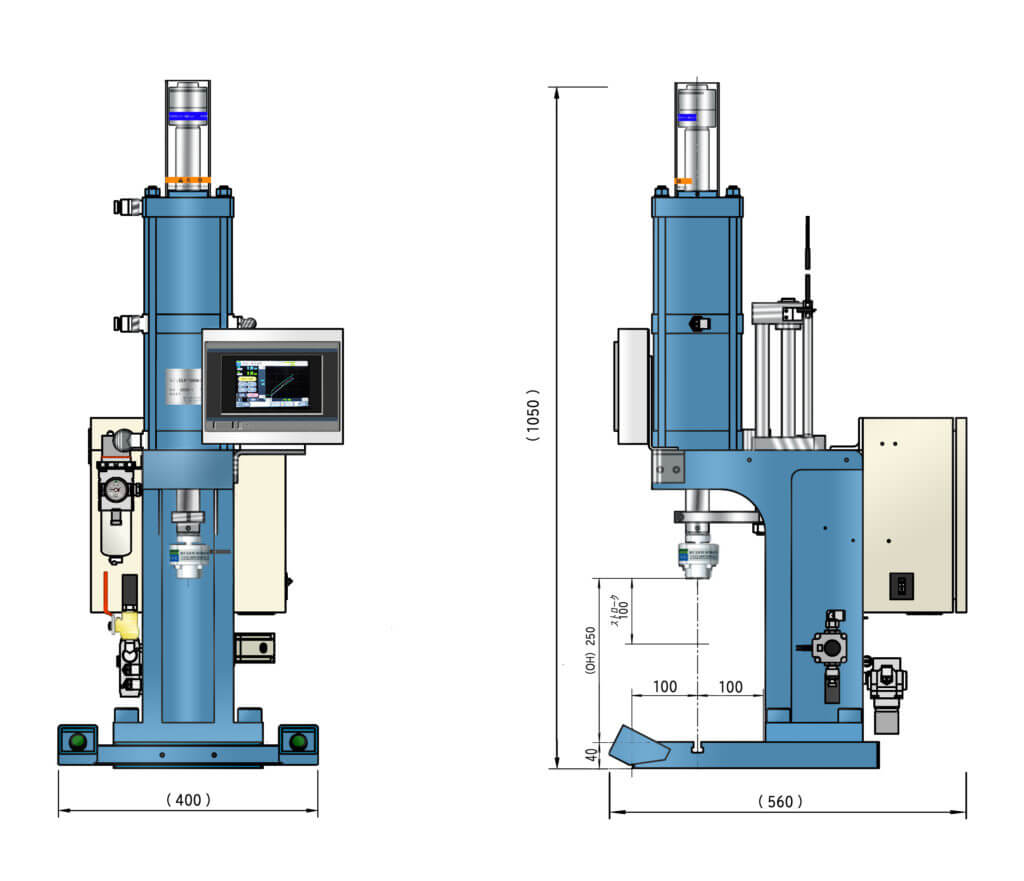

寸法図

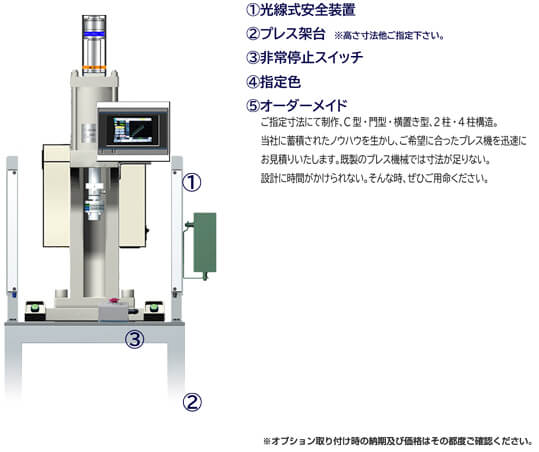

オプション
必ずお守りください
事業者の責任
労働安全衛生法では、エアープレスは動力プレスと称されています。
このプレスの使用者である事業者は以下の義務が課せられています。
安衛施工令第6条7項
プレスを5台以上有する作業場でプレス作業を行う場合は、｢作業主任者」(プレス機械作業主任者技能講習修了者)をおかねばならない。
安衛則134条3
年１回以上定期的に有資格者による「定期自主検査」を行わなければならない。
エアープレスは構造規格に該当しないものであっても、曲げ，抜き，カシメ等の用途で使用されれば動力プレスであると判断されます。
点検の指針が存在しないため、労働安全規則第134条３項一～九の該当する項目の自主検査を行ってください。
 危険 | この機械は動力プレス機械構造規格に付帯する安全装置は含まれておりませんので、 必ずお客様で安全確保及び安全装置に関わる十分な配慮をした上でご使用ください。 |
